증발 냉각 원리를 이용하여 공장 건물에 특화된 친환경 냉방 시스템

제조 공장은 장비의 발열, 분진, 공장 내 오일농도 증가, 출입문 개방으로 인한 냉방 손실 등 일반 사무실과 다른 냉방 조건을 가지고 있습니다. 뜨거운 여름철 공조기의 과다 사용은 실내 습도 증가를 유발하고, 막대한 전력 소비로 온실가스 배출을 증가시킵니다.

스프링쿨시스템은 증발 냉각 원리를 활용하여 공장 냉방에 최적화한 친환경 냉방 시스템입니다.

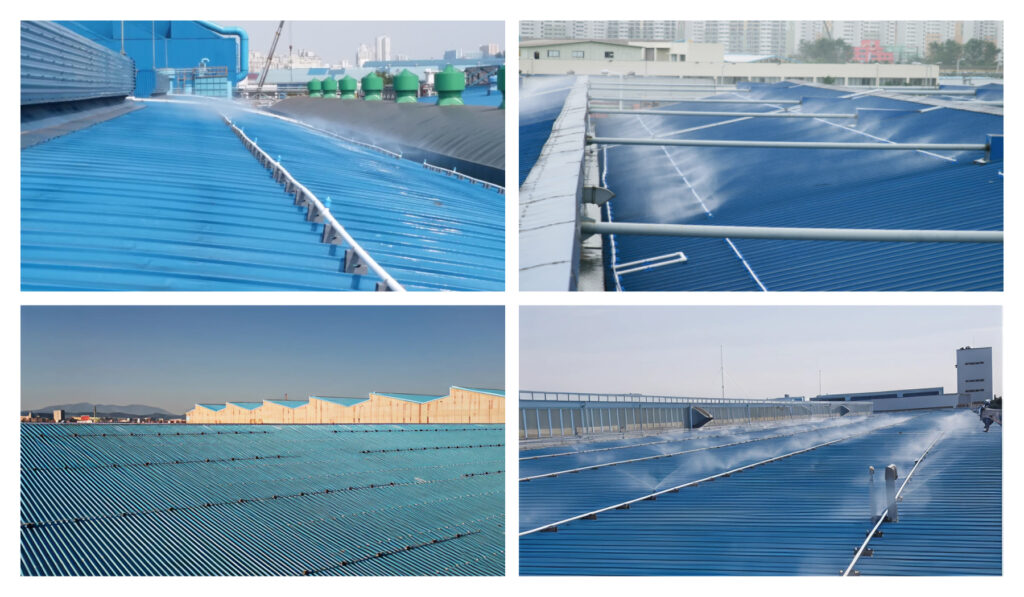

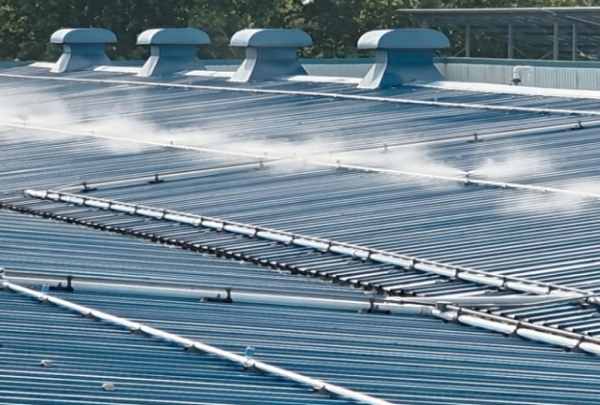

지붕면에 설치한 스프링쿨시스템이 물을 미세 안개 형태로 분사하면, 물 입자가 즉시 증발하면서 열을 흡수·제거합니다. 이 과정에서 건물 외피 온도를 30℃대로 유지해 내부 온도를 낮추며 원적외선 유입을 차단합니다.  외피가 낮은 온도를 유지하면 실내 공기의 대류가 촉진되어 습기 조절과 냉방 효과가 동시에 발생합니다. 이를 통해 스프링쿨시스템은 냉방기·공조기의 전력 소비를 최대 50%까지 절감할 수 있습니다.

또한 건물 주변의 미세먼지를 제거하고, 액상 제설제 분사를 통해 겨울철 지붕 위 눈을 자동으로 제거하는 등 냉방–제설–미세먼지 저감의 복합 기능을 제공합니다.

제품특징

1. 공장지붕 구조에 특화된 냉각 시스템

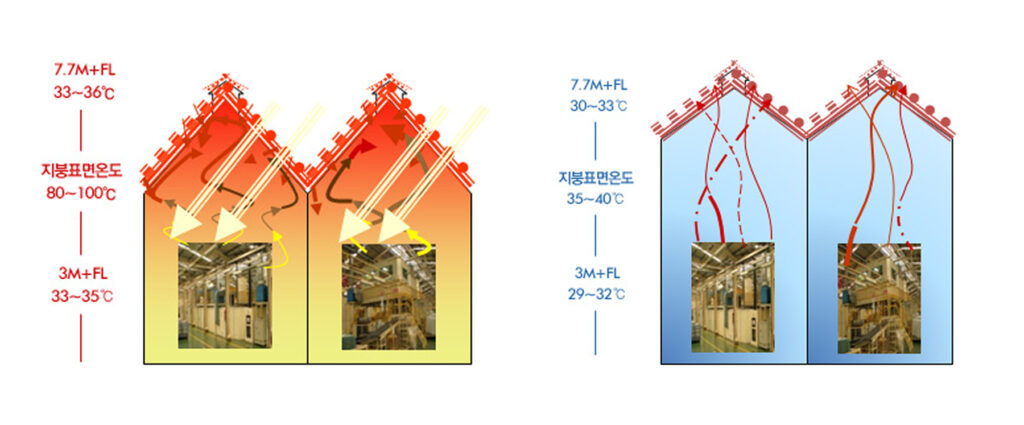

설치 전
• 태양열로 인한 지붕강판 온도 상승
• 지붕 및 채광창을 통한 태양열 직접 유입
• 생산라인, 조명, 인체발열 등으로 인한 실내온도 상승
• 실내온도 보다 높은 지붕 온도가 실내 열공기 방출을 방해함

설치 후
• 지붕의 표면 온도를 30도로 상시 유지
• 지붕을 중심으로 건물외피를 통한 유입열 차단
• 실내 온도가 낮아짐에 따라 실내 발생열이 상승되어 대류현상이 촉진됨
• 내부열 배출 속도가 증가하고 실내공기 치환율이 높아짐

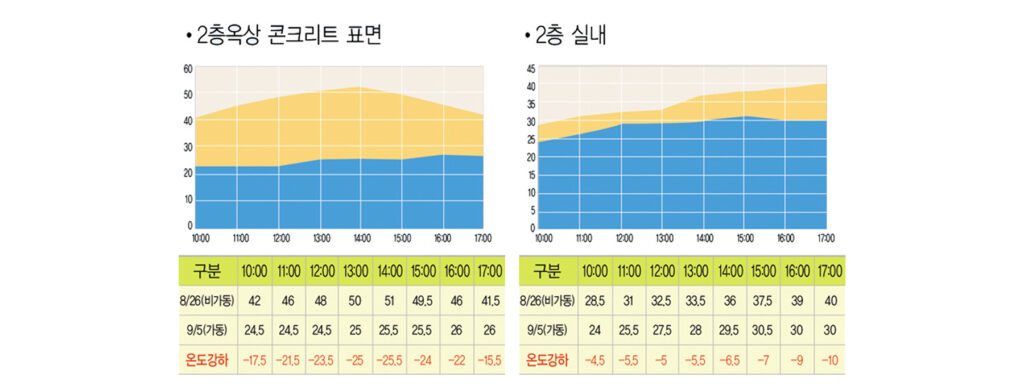

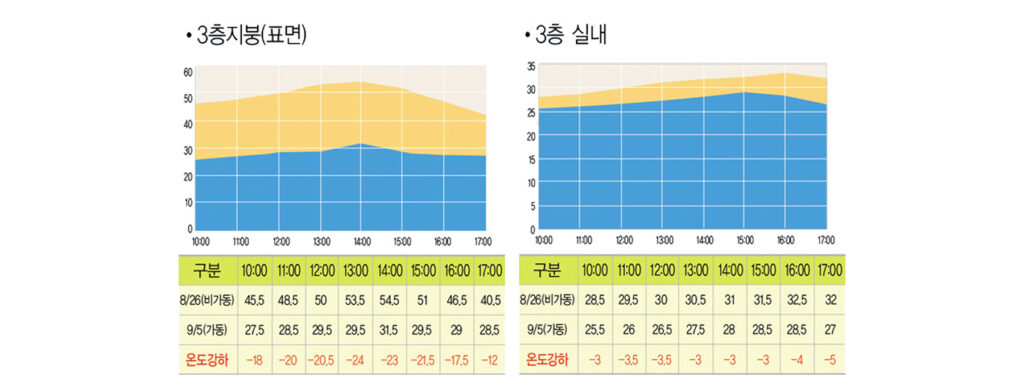

2. 탁월한 냉방 성능

생산기술 연구원 성적서

• 에너지이용합리화법 자금 지원 : 100% 융자지원 가능 – 3년 거치 5년 상환 정책금리 적용

3. 냉방비 전력절감 효과

• 에어컨 대비 전력사용 : 약 2%

4. 제설, 미세먼지 제거 기능을 제공하는 복합 시스템

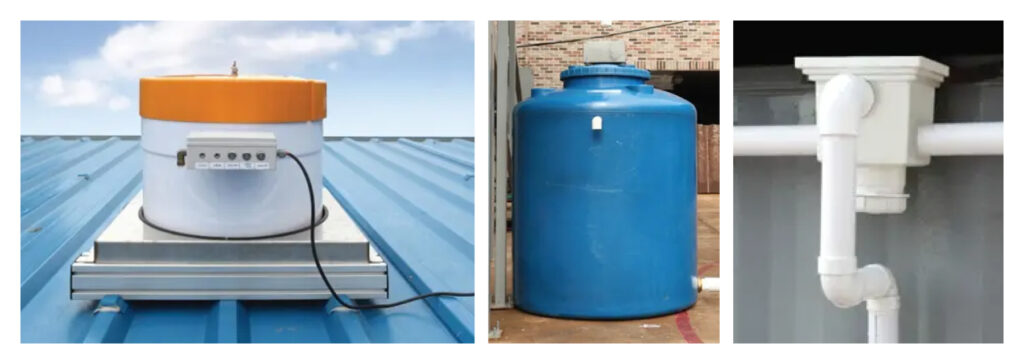

냉방–제설–미세먼지 저감 기능을 제공하는 시스템 복합 설비. 스마트 스프링클 – 금비, 자동집수장치 – 하마, 증발 방지 물탱크 – 하마

1㎡에 쌓인 1cm의 눈은 약 3kg이며 1,000평 넓이의 지붕에 10cm의 눈이 쌓인다면 약 100ton의 수직하중이 발생합니다. 폭설로 인해 건축물이 수직하중을 버티지 못해 무너지는 사고를 방지하기 위해, 150평 이상의 모든 건물은 의무적으로 지붕 위의 눈을 제거해야 합니다. (자연재해대첵 27조)

스프링쿨시스템은 적설량 측정센서를 통해 자동으로 강설정도를 감지하고 제설에 필요한 최소량의 제설액을 눈 위에 고르게 분사하여 추가적인 설비를 설치하지 않아도 눈을 제거할 수 있습니다.

스프링쿨시스템은 설정된 기온이 되면 안개처럼 미세한 물 입자를 분사합니다. 물은 증발하면서 1리터 당 약 520-597Kcal의 주변열을 흡수하며 이 과정에서 주변 온도를 낮추게 됩니다.

또한 스프링쿨시스템을 통해 분사된 물 입자는 건물 주변의 미세먼지를 효과적으로 제거합니다.

위는 실험실 가동조건이며, 가동 환경에 따라 ±10% 오차가 발생할 수 있습니다.
